构建具有高性能以太网连接的8K GPU集群

Yossi_Off-White By Yossi Kikozashvili
Alvin Yu Zhang Translated by Alvin Yu Zhang
让我们深入了解DriveNets Network Cloud AI（DriveNets网络云人工智能）……在为人工智能（AI）训练目的构建大型GPU集群时，后端网络结构应该是高性能、无损和可预测的。

DriveNets Network Cloud AI是一个分布式网络操作系统（NOS）。该解决方案管理一个来自任何GPU供应商的预定结构，并支持大规模最高性能AI网络，每个集群最多有32K GPU（每个GPU高达800 Gbps），具有任何以太网网卡。

此预定结构AI基架支持无拥塞操作，在任何规模上充当单个以太网个体（从集群中的任何GPU到任何其他GPU的单个以太网跳跃）。 它提供了可预测的无损连接，具有超快速（微秒级）的大规模故障恢复功能。因此，对于大规模GPU 集群 上的AI工作负载，它可以在作业完成时间（JCT）方面提供>10 %的改进。

本文介绍了DriveNets Network Cloud AI的功能，并提出了一个8,000 GPU集群的高级参考设计（每个GPU配备400Gbps以太网连接）。该设计探索了网络分段、高性能结构和可扩展拓扑，所有这些都针对大规模人工智能部署的独特需求进行了优化。

集群网络架构

这款高性能GPU集群采用了两层Spine和Leaf网络拓扑结构，旨在为AI应用程序提供最佳性能和可扩展性，并充分利用了DriveNets network Cloud-AI的功能。

Leaf层由博通（Broadcom）Jericho3 AI处理器驱动的DriveNets NCP5-AI Leaf交换机组成，而Spine层由双博通Ramon3处理器驱动的DriveNets NCF2-AI Spine交换机组成。NCP5-AI Leaf交换机可确保服务器机架内GPU之间的高效通信，而NCF2-AI Spine交换机及其高性能Broadcom Ramon3处理器可促进整个集群的讯务路由选定。

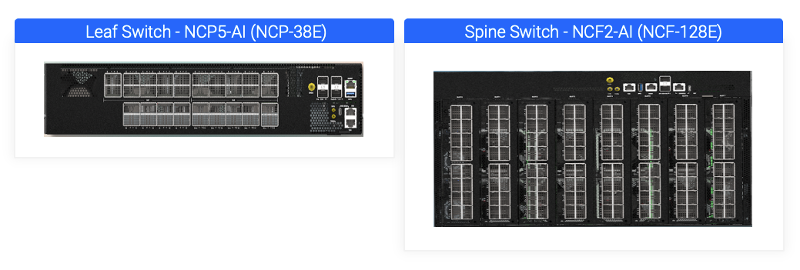

Picture1-Building-an-8K-GPU-Cluster-with-High-Performance-Ethernet-Network-Picture1

Leaf层：每个NCP5-AI交换机直接连接到多个GPU服务器。这些交换机的容量为30.4Tbps。每个交换机配备18个端口，可以配置为800Gbps或36个400Gbps速度的端口，根据特定的GPU连接需求提供灵活性。NCP5-AI利用20x800G蜂窝交换端口实现到Spine层的高带宽上行链路连接。值得注意的是，这些800G端口可以分成40个400G接口。

Spine层：这些NCF2-AI交换机使用信元交换技术处理Leaf交换机之间的讯务路由选定，以实现高效的负载平衡。NCF2-AI提供102.4Tbps的巨大容量和128x800G的信元交换端口。与Leaf层类似，这些端口可以分解为400G接口。此突围功能增加了Spine基数，最多可连接256个Leaf节点。在充分利用800G的情况下，该设计支持集群内多达32K的GPU连接。

Screenshot 2025-03-19 at 19.12.49

使用DriveNets Network Cloud-AI构建8192 GPU集群

得益于DriveNets network Cloud AI NOS以及NCP5-AI和NCF2-AI交换机的突围能力，这种参考设计允许高度可扩展的网络。该网络在基本配置中最多可支持4608个GPU连接，带宽为800Gbps。然而，通过利用Leaf交换机上的400G突围，可以连接多达9216个GPU。（通常，由于36个Leaf端口中只有32个[=8×4]被使用，因此只连接了8192个GPU。）此外，多层Spine使网络具有高达32K的潜在800G GPU连接。

本节详细介绍了如何利用DriveNets Network Cloud-AI NOS的可扩展性和NCP5-AI Leaf交换机的突破能力，构建支持8,192个GPU的高性能GPU集群，每个GPU都配备400Gbps连接。

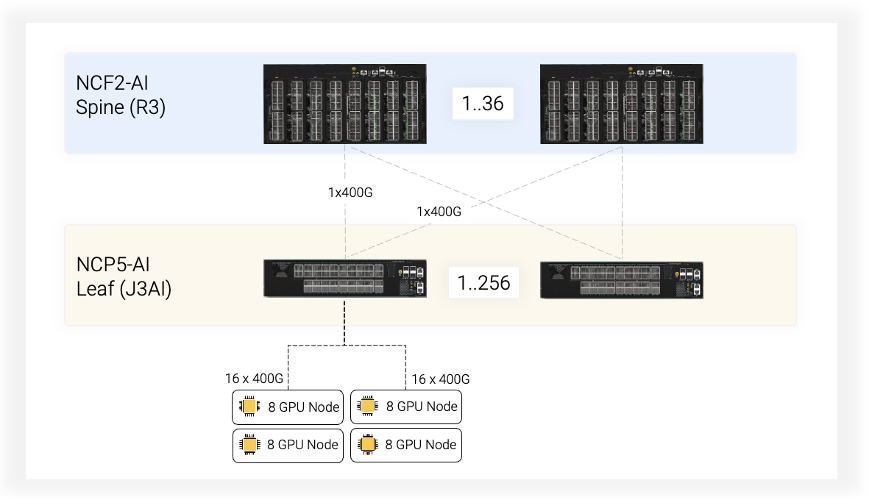

P2-Building-an-8K-GPU-Cluster-with-High-Performance-Ethernet-Network-Picture2

网络配置

  • Leaf交换机该设计利用256个DriveNets NCP5-AI Leaf交换机，每个交换机的容量为30.4Tbps，专门为AI工作负载设计。
  • Leaf交换机配置：
    • GPU连接：每个NCP5-AI交换机直接连接到多个GPU。为了最大化GPU连接，我们在每个Leaf交换机上利用可用的18个端口中的16个端口，速度为800Gbps。这些端口使用DriveNets的突围功能拆分为32x400G端口。此配置使每个Leaf交换机能够支持32个具有专用400Gbps连接的GPU。
    • 矩阵连接：虽然每个Leaf交换机32个上行链路端口足以满足GPU信息流量，但我们利用36个可用的矩阵端口进行冗余（N+1），并容纳博通内部信元控制数据包的额外信息流量。这意味着32个端口专用于GPU流量，另外4个端口用于冗余和单元开销。
    • Spine交换机：所需Spine交换机的数量由Leaf交换机的上行链路总容量决定。

Spine交换机计算

  • 上行链路总容量：我们通过将Leaf交换机的数量（256）乘以每个Leaf交换机的矩阵端口数量（36）来计算总上行链路容量：256个Leaf * 36个端口 = 9216个上行链路端口（400Gbps）。
  • Spine数量：为了处理该上行链路流量，我们需要36个Spine交换机。该计算是通过将总上行链路端口（9216）除以单个Spine可从单个Leaf支持的连接数量（每个Spine256 x 400Gbps分支端口）得出的。

机架立面和数据中心布局

虽然GPU集群的数据中心部署在设计上可能有所不同，但功耗和机架尺寸等关键因素起着至关重要的作用。该参考设计采用保守的方法，假设每个机架的最大功率消耗为25kW，并采用标准的48单元机架尺寸。此配置与高性能GPU主机（如NVIDIA HGX H100）的常见做法一致。

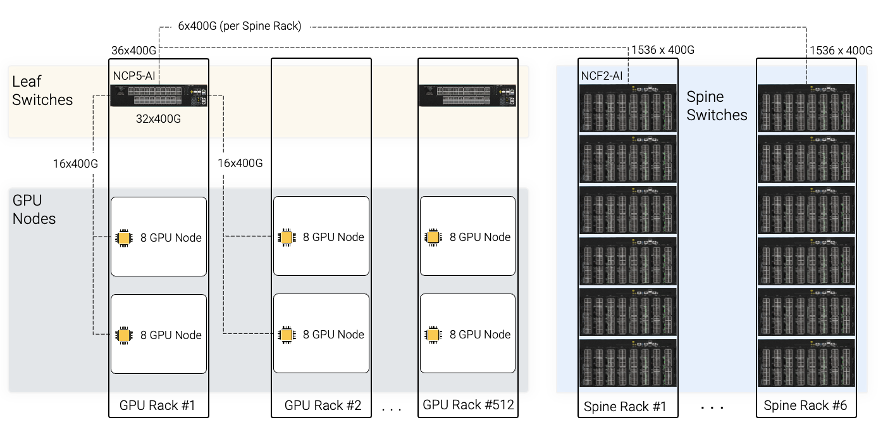

p3-Building-an-8K-GPU-Cluster-with-High-Performance-Ethernet-Network-Picture3

网络组件

该解决方案包括四个关键组件：

  1. 计算机架：这些机架容纳了计算主力——GPU节点和Leaf交换机。在这个参考设计中，我们考虑了每个机架有2个GPU节点的配置，每个节点支持16个以太网GPU（每个节点8个GPU）。这个假设与典型的数据中心实践相一致，其中像NVIDIA HGX H100这样的高性能主机可能需要大约11kW的功率。考虑到网络和管理交换机，整个机架的功耗将在22kW到25kW之间。由于每个Leaf将支持32x400G GPU，每两个计算机架将连接到单个DriveNets NCP5-AI Leaf交换机。
  2. Spine机架：这些机架装有Spine交换机。每个Spine机架可以包含6个DriveNets NCF2-AI Spine交换机。这些机架通常位于数据中心的中心位置，因为所有容纳GPU节点和Leaf交换机的计算机架都需要连接到网络中的每个节点。
  3. 主机网卡到Leaf的连接：机架内和机架之间的GPU与Leaf交换机的连接可以利用经济高效的直接连接铜（DAC）电缆而不是光纤，从而节省电力和成本。在本设计中，单个NCP5-AI Leaf将具有16x400G机架内连接和16x400G到相邻机架的连接
  4. Leaf与Spine的连接：每个配备Leaf交换机的机架将有36个400G链路专用于连接到Spine交换机。这些Spine交换机位于单独的Spine机架中，通常设计为容纳48个机架单元（RU）。每个Spine机架可以舒适地容纳6个DriveNets NCF2-AI Spine交换机。这种设计确保每个Leaf交换机使用单个400Gbps链路连接到每个Spine交换机，从而使每个Leaf交换机到每个Spine机架的连接总数达到6x400G。

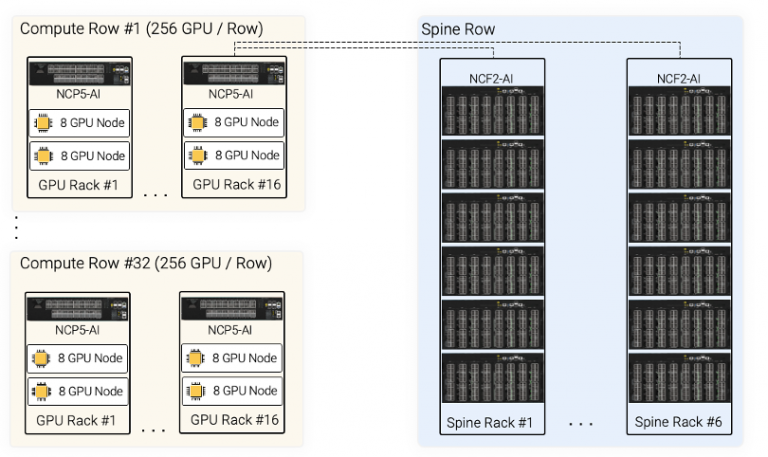

p4-Building-an-8K-GPU-Cluster-with-High-Performance-Ethernet-Network-Picture4-768x457

为8192 GPU集群创建高度可扩展的网络基础

此参考设计利用DriveNets Network Cloud AI和NCP5-AI Leaf交换机的突围功能，为8192 GPU集群创建高度可扩展的网络基础每个GPU都受益于专用的400Gbps连接，以实现高效通信。256个Leaf交换机连接到36个Spine交换机，确保整个集群的冗余和高效流量路由。

这种架构可以提供多种方法来实现低总体拥有成本(TCO).一种方法是在叶子交换机和GPU服务器之间使用铜而不是光学器件。第二种也是更重要的方法是大幅缩短端到端作业完成时间。这是首先使用DriveNets Network Cloud-AI解决方案的部分原因，但这是另一篇博客文章的内容。
